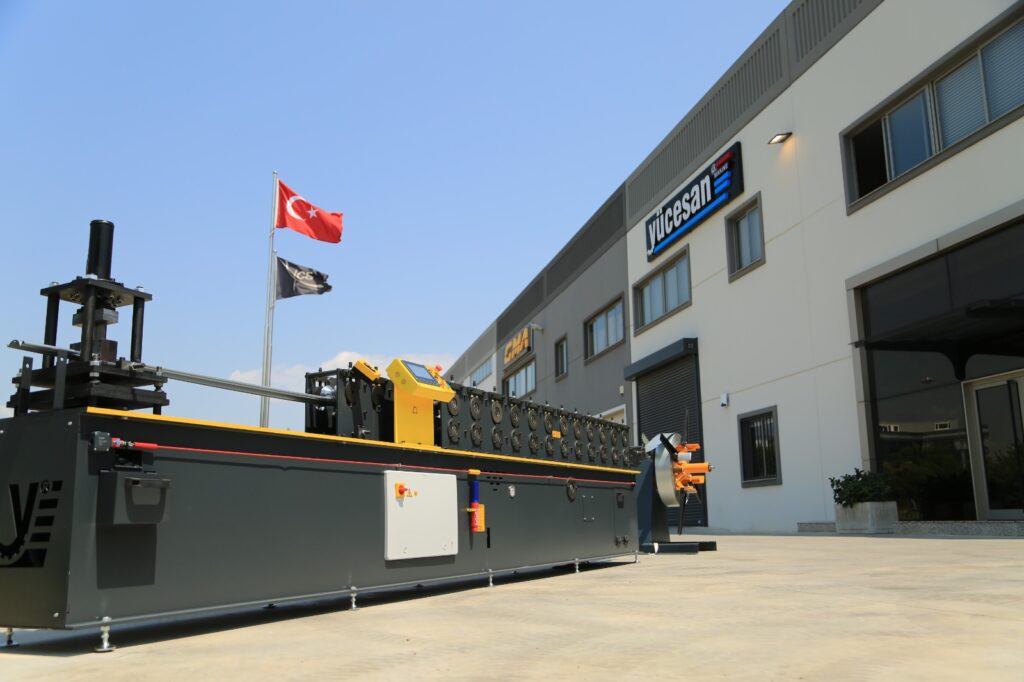

Machine profileuse pour lame de rideau métallique electrique

Machine profileuse pour lame de rideau métallique electrique

CARACTÉRISTIQUE TECHNIQUE DE LA PROFILEUSE:

• Nombre des stations de galets de profilage: 12,

• Les arbres de transmission, portant les galets, sont fixés avec des roulements à billes des deux côtés,

• Diamètre de l’arbre de transmission: 45mm

• Les galets de profilage sont fabriquées en acier spécial 4140 résistant aux fissures (Traitement thermique & trempé ) et avec une dureté de 55-58 HRC,

• Mesures des tôles d’acier à utiliser: Largeur de la tôle: min. (20) mm Max. (300) mm,

• Le moteur principal et le réducteur sont connectés au châssis inférieur pour contrôler les galets de profilage du centre,

• Transmission d’énergie: avec le moteur principal et le réducteur,

• Moteur = Omega,

• Réducteur= Finex,

• Roulement â Billes: SKF-ORS,

• Différentes formes de profilés peuvent être produites en remplaçant les galets de profilage manuellement,

• Temps de réglage du profilés: 5-10 minutes,

• Lecture des donneés métriques= Encodeur,

• Voltage = 380 Volt,

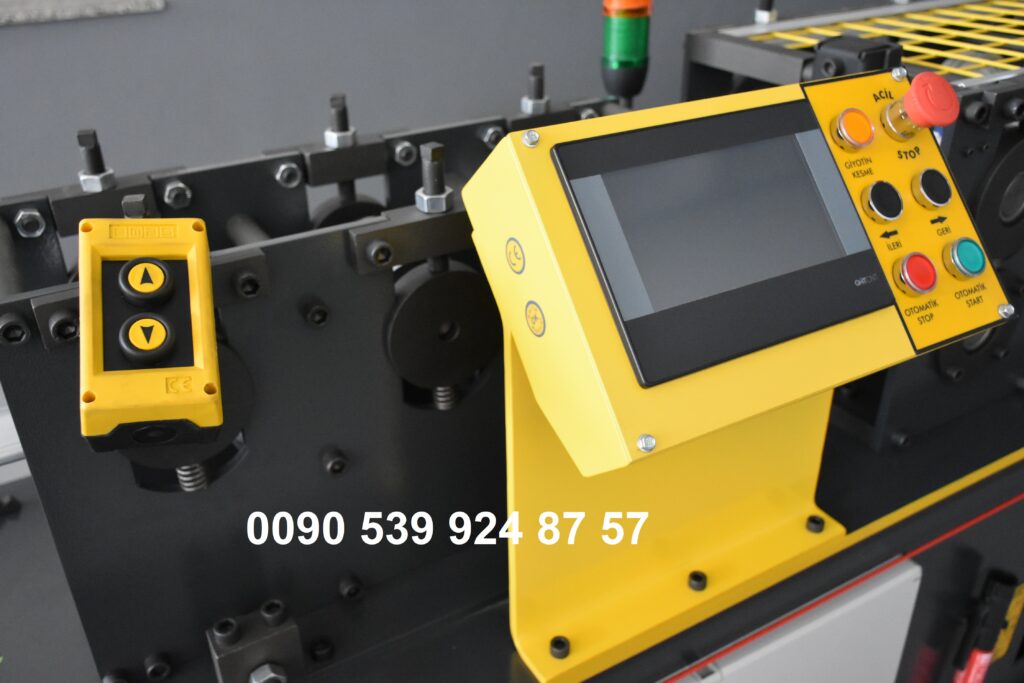

• Commande â distance, Mini extincteur d’incendie, Conformitée des normes de sécurité avec un couvercle supérieur en treillis métallique et un bouton d’arrêt d’urgence, un indicateur de pression et une jauge de niveau d’huile,

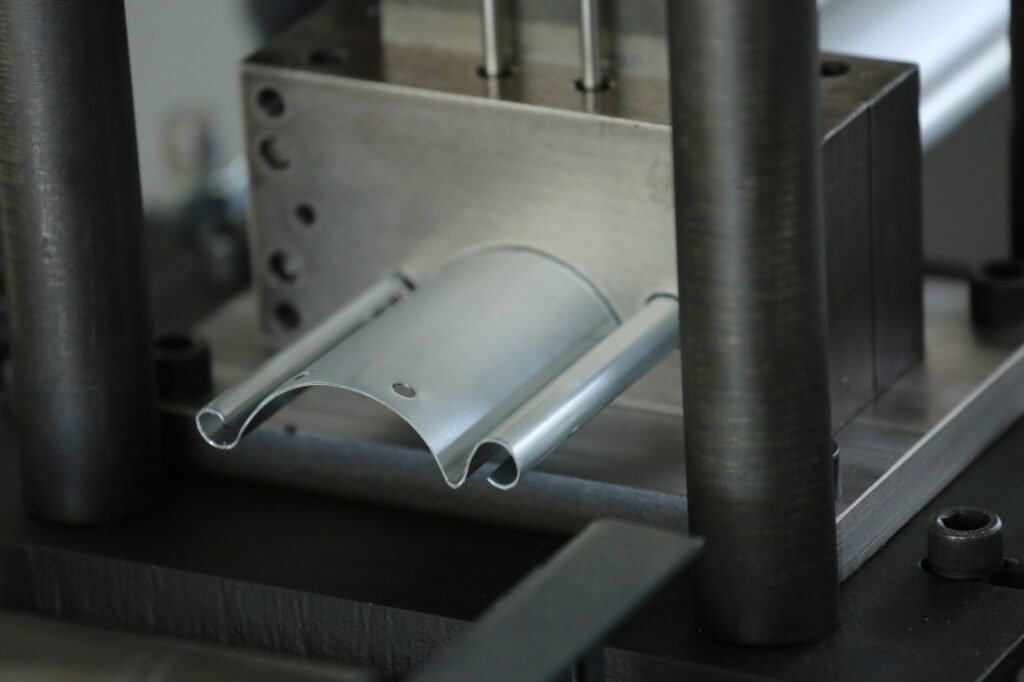

Bloc de calibrage: Les profilés finis peuvent être coupés, par l’unité de coupe hydraulique spéciale, à la longueur désirée après avoir traversé le redresseur de forme; cette unité est conçue pour être facilement amovible. Le dispositif principal de coupe est conçu pour une forme de coupe unique pour une seule forme de lame et pour être facilement assemblé et démonté.

AUTOMATISATION

Groupe PLC-Drive, Delta

Composant électronique = Télé Méchanique, SİEMENS

DÉROULEUSE

• Diamètre extérieur de la bobine: 1.200 mm

• Largeur de la bobine: Max. 300 mm

• Capacité de charge: 1.000 kg
