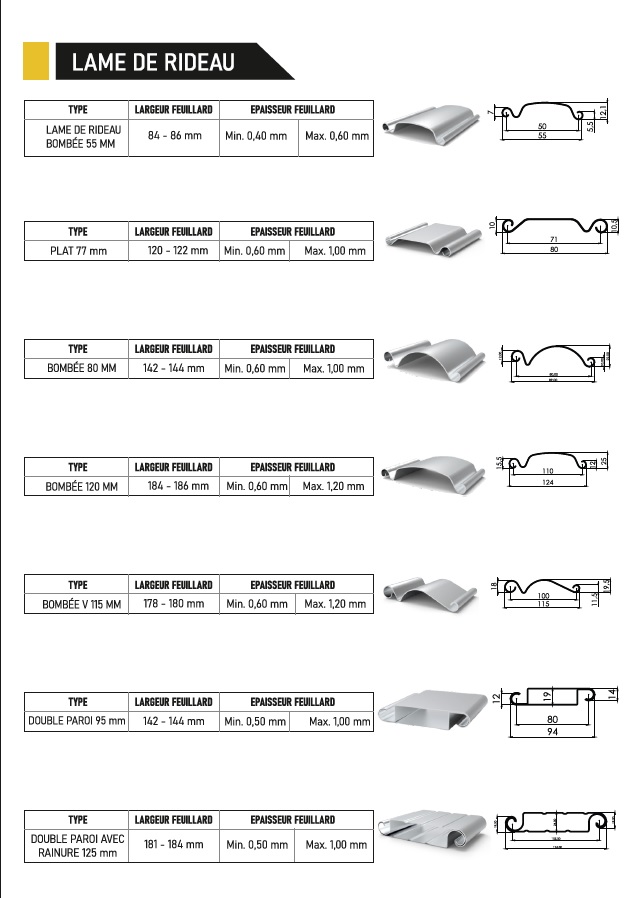

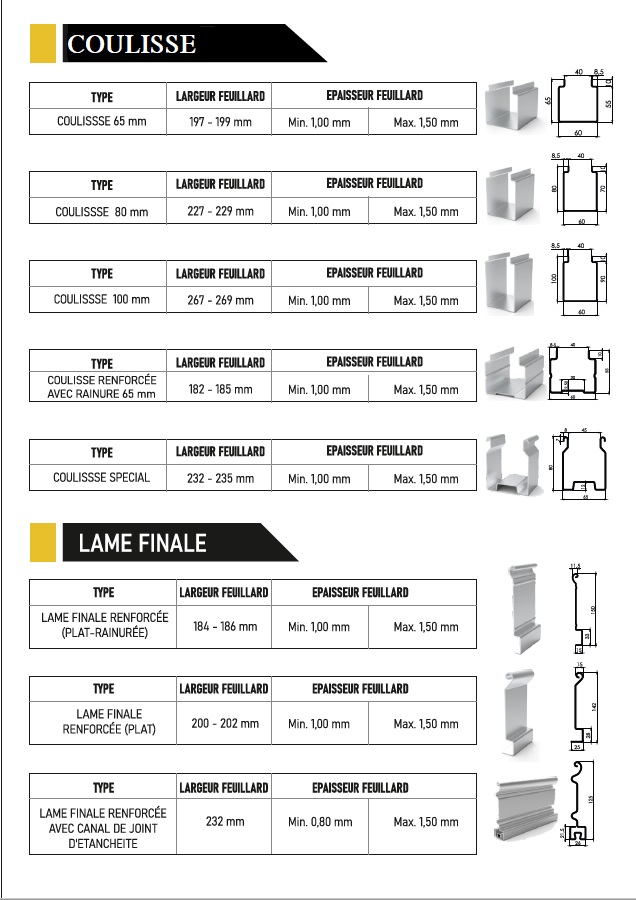

MACHINE PROFILEUSE POUR LAME DE RIDEAU METALLIQUE, COULISSE, FOURRURE, LAME FINAL ET PLACOPLATRE & DIVERS PROFILES POUR PROFILAGE DE L’ ACIER A FROID

MACHINE PROFILEUSE POUR LAME DE RIDEAU METALLIQUE, COULISSE, FOURRURE, LAME FINAL ET PLACOPLATRE & DIVERS PROFILES POUR PROFILAGE DE L’ ACIER A FROID

1. Dérouleuse de feuillard:

• Diamétre extérieure de la bobine:1.200 mm
• Largeur de la Bobine                      : Max. 300 mm
• Capacité                                           :  entre 800 et 1.000 Kg Max ( existe aussi des dérouleur de capacité de 2500kg)
• Dérouleuse  à frein

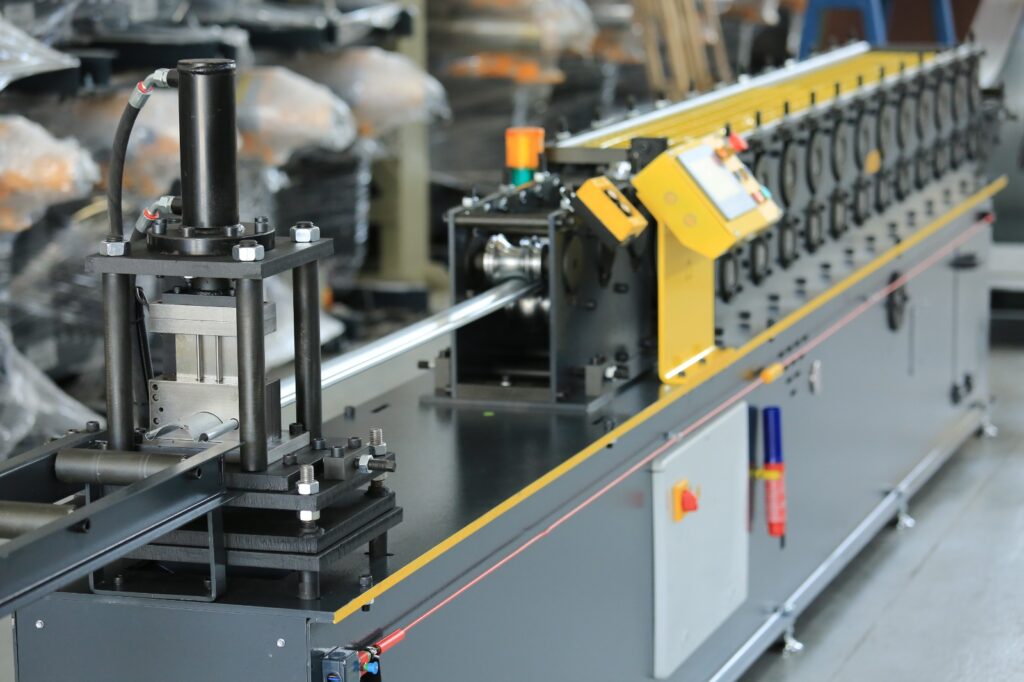

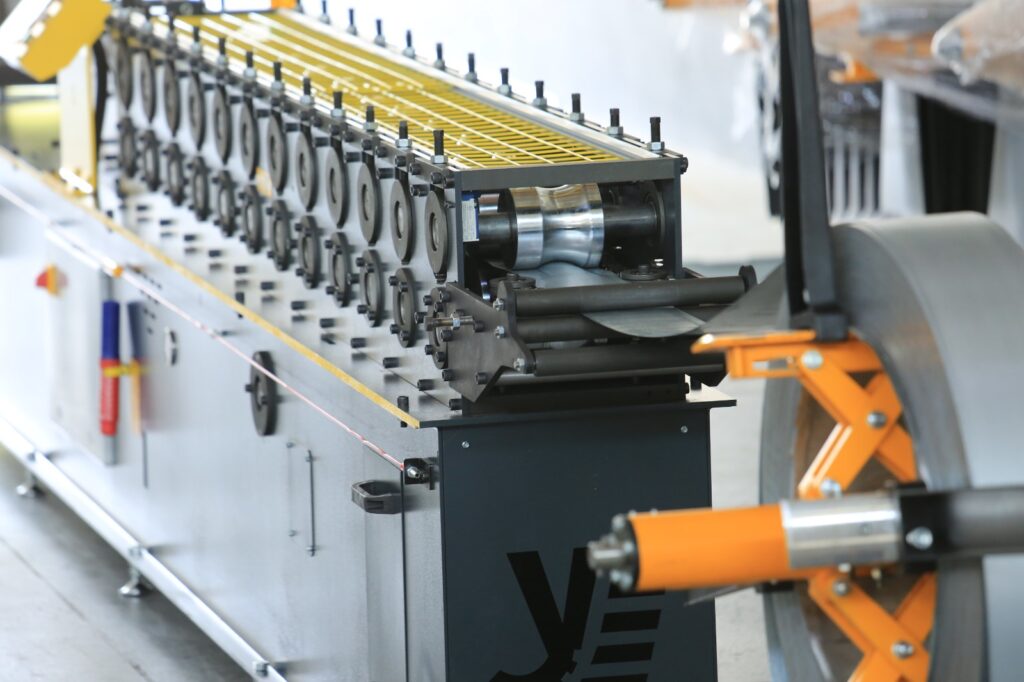

2. Unité Profileuse / Roll-Form

• Nombre de station avec galet de profilage :12 stations,(Le nombre de station dépendra du profilé à travailler en + ou -)
• Les arbres de transmission, portant les galets, sont fixés avec des roulements à billes des deux côtés,
• Diamètre de l’arbre de transmission: 42mm,
• Les galets de profilage sont fabriquées en acier spécial 4140 résistant aux fissures et avec une dureté de 55-58 HRC et fixé sur les plaques latéraux de 10 mm d’épaisseur.
• Largeur de tôle/lame à utiliser      : min. (….) mm  Max. (….) mm, (Suivant demande client)
• Epaisseur de tôle / lame à utiliser : min. (….) mm Max.  (….) mm,(Suivant demande client)
• Le moteur principal ainsi que le réducteur sont fixés sur le châssis inférieur  et   donne action à partir du centre  de la station. (Epaisseur plaque portante inférieur et supérieur : 10MM)
• Transmission d’énergie  via moteur principal et  réducteur,
• Moteur              = Oméga / 7,5 KVA ( Puissance du moteur dépendra du profilé à travailler)
• Réducteur          = Finex   / 35 tr-mnt
• Roulement         = LFD ou RBE (Fabriqué et Origine  Turquie)
• Temps de réglage du profilés: 5-10 minutes,
• Vitesse d’avance: à arrêter en commun accord ….mt/Mnt
• Lecteur des  metrés produites:  Via Encodeur
• Voltage = 380 V
• Stop d’arrêt d’urgence / voyant de pression avec indicateur de pression d’huile,
• Mini extincteur

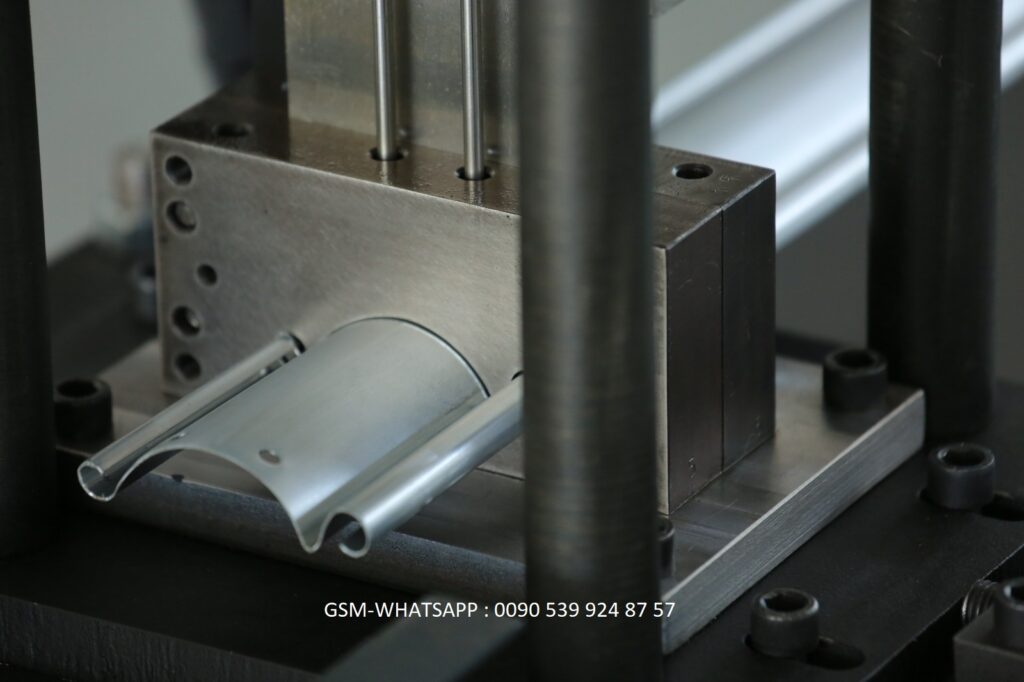

• Caisson de déchets (déchets de découpe et de bavure récuperer via une guaine placé sous la guillotine)
• Caisson d’outils pour mettre les outils de l opérateur ou autres
• Machine silencieux

3.SYSTEME DE COMMANDE

• PLC  – Driver, GMT Cnt
• Lecteur des Métrés = ENCODER,
• Voltage=380 Volt,
• Composant électronique  = GMT Cnt
•  Ecran tactile de 7 »
• Télécommande avant-arrière utilisé généralement lors du premiers passage de la lame au niveau de la matrice.
• 3 langues inclus ( Français-Anglais-Turc)

4.Convoyeur

• Les profiles en tant que produit finis passent par cette platforme convoyeuse pour être emballés
